Apa itu attribute, entitas dan relasi dalam ERD





ATTRIBUTE

    Atribut sering juga disebut sebagai properti, merupakan keterangan-keterangan yang terkait pada sebuah entitas yang perlu dsimpan sebagai database.Ada beberapa jenis atribut yang biasa digunakan dalam ERD. Berikut adalah jenis-jenisnya.

• Atribut kunci
  Atribut kunci atauadalah atribut yang berfungsi untuk menentukan data yang bersifat penting. Biasanya atribut kunci ini berbentuk angka atau numerik. Contoh dari atribut ini adalah No. KTP, NIM (Nomor Induk Mahasiswa), dan lain-lain. Atribut kunci ini dilambangkan dengan lingkaran lonjong.

• Atribut simpel
  atribut simpel. Atribut simpel adalah atribut yang tidak dapat dipecah lagi dan bernilai tunggal. Contoh dari atribut ini adalah alamat kantor, nama penerbit, dan lain-lain.

• Atribut multinilai
  Atribut multinilai adalah atribut yang memiliki atribut lebih dari satu nilai. Contoh dari atribut ini adalah sebuah website artikel yang memiliki beberapa penulis.

• Atribut gabungan
  Atribut gabungan atau Composite Attributes. Atribut gabungan adalah atribut yang terdiri dari beberapa atribut yang berukuran lebih kecil dan memiliki arti tertentu. Contoh dari atribut ini adalah sebuah nama yang terdiri atas nama depan, nama tengah, dan nama belakang.

• Atribut derivvatif
  adalah atribut derivatif. Atribut derivatif adalah atribut yang dihasilkan dari atribut lain dan atributnya tidak wajib untuk ditulis dalam Entity Relationship Diagram. Contoh dari atribut ini adalah selisih harga, usia, dan kelas.

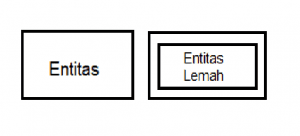

ENTITAS

    ERD atau entity relationship diagram adalah istilah dari bahasa Inggris yang artinya diagram hubungan entitas. ERD pun sering disebut dengan model ER atau ER Diagram. Sederhananya, entity relationship diagram adalah salah satu jenis diagram yang sifatnya lebih struktural dan bisa digunakan untuk dimanfaatkan dalam suatu desain pada suatu database ataupun pada sebuah business plan.

Dengan menggunakan ERD, sistem database yang sedang dibentuk dapat digambarkan dengan lebih terstruktur dan terlihat rapi. Selain digunakan dalam perancangan database, ERD sendiri sering digunakan untuk debugging database jika terjadi masalah pada database. Untuk melakukan debug pada database bukanlah hal yang mudah, terlebih lagi jika database yang mengalami masalah memiliki banyak tabel dan memerlukan penulisan SQL yang kompleks.

ada beberapa model data ERD sebagai berikut :

1. Model data konseptual.

2. Model data logis.

3. Model data fisik.

RELASI

    Hubungan antara sejumlah entitas yang berasal dari himpunan entitas yang berbeda. Gambar relasi diwakili oleh simbol belah ketupat. Relasi juga terbagi menjadi beberapa jenis:

1. 1. One to one: setiap entitas hanya bisa mempunyai relasi dengan satu entitas lain. Contoh: siswa dengan nomor induk siswa
   2. One to many: hubungan antara satu entitas dengan beberapa entitas dan sebaliknya. Contoh: guru dengan murid dan sebaliknya.
   3. Many to many: setiap entitas bisa mempunyai relasi dengan entitas lain, dan sebaliknya. Contoh: siswa dan ekstrakurikuler.

Pada garis di atas menghubungkan antar attribute ER
